ヒカリにらいONU確認・接続方法

トップ > 設定方法・サポート > ヒカリにらいONU確認・接続方法

ヒカリにらいONU確認・接続方法

ヒカリにらいONU確認・接続方法

単体型ONU(FTE7000シリーズ)

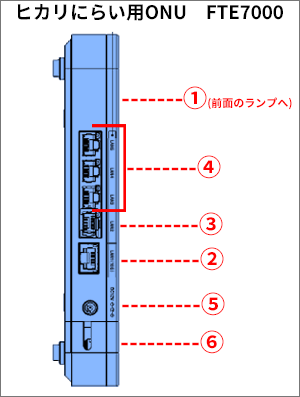

単体型ONU(FTE7000シリーズ)の接続については以下をご確認ください。

LEDランプ LEDランプの動作で本製品の動作が確認できます。
LAN1(10G)ポート ブロードバンドルータ、またはPCなどを接続します。
LAN2ポート 電話専用です。ケーブルプラス電話用のホームゲートウェイを接続します。
LAN3~5ポート 使用できません。
電源端子 専用のACアダプタ(12V)を接続します。
光ファイバーケーブル入線口 光ファイバーケーブルの入線口です。

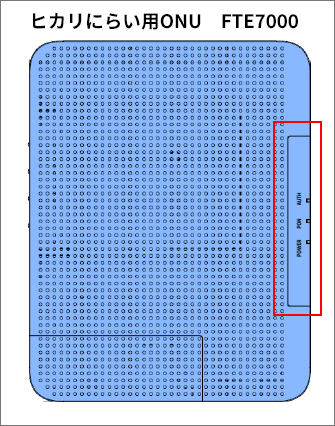

単体型ONU(FTE7000シリーズ)のランプ表示については以下をご確認ください。

LED名称 表示(色) 機能説明
POWER 点灯() 電源が入っている
点灯() 機器の故障
点滅(/) ファームウェアのダウンロード中
消灯 電源が入っていない
PON 点灯() 光ファイバ信号を正常に受信
点灯() 光ファイバ信号の受信なし
 AUTH 点灯() ネットワークと通信可
点滅() ネットワークとの通信確立中
点滅() 通信確認の試験中
消灯 光ファイバ信号を受信していない

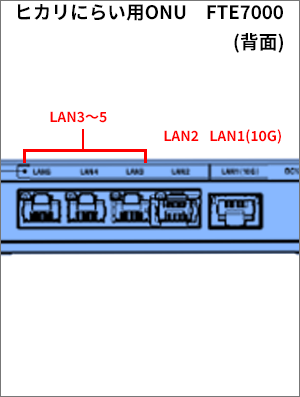

単体型ONU(FTE7000シリーズ)のランプ表示(背面)については以下をご確認ください。

LAN1(10G) 点灯(白) 3ギガ/10ギガの通信速度でリンクアップ時
点灯(白) 3ギガ/10ギガの通信速度で通信中
点灯() 100/1000Mbpsの通信速度でリンクアップ時
点滅() 100/1000Mbpsの通信速度で通信中
消灯 リンクダウン時
LAN2 点灯() 100/1000Mbpsの通信速度でリンクアップ時
点滅() 100/1000Mbpsの通信速度で通信中
消灯 リンクダウン時
LAN3~5 使用できません

無線LAN(Wi-Fi)ルータ機能内蔵ONU(BFW7701-BAX)

無線LAN(Wi-Fi)ルータ機能内蔵ONU(BFW7701-BAX)の接続については以下をご確認ください。

WPSボタン 3秒以上押し続けて離すと、WPS機能で接続を試みます。
RESETボタン 本製品を再起動します。6秒以上押し続けると、工場出荷状態(初期化)に戻リます。
TAポート【電話用】 ケーブルプラス電話用のホームゲートウェイを接続します。
LANポート2~4 ネットワーク機器との有線LAN接続に使用します。
LANポート1(10G) 高速通信が必要なネットワーク機器との有線LAN接続に使用します。
電源ポート(DC12V) 専用のACアダプタ(12V)を接続します。
光ファイバー導入口 光ファーバーを装置内に引き込みます。

無線LAN(Wi-Fi)ルータ機能内蔵ONU(BFW7701-BAX)のランプ表示については以下をご確認ください。

LED名称 表示(色) 機能説明
 POWER 点灯() 電源が入っている
点滅() IPアドレス取得中、またはファームウェアのダウンロード中
消灯 電源が入っていない
 OPT 点灯() 光ファイバ信号を正常に受信
点灯() 光ファイバ信号の受信なし
 PON 点灯() ネットワークと通信可
点滅() ネットワークとの通信確立中
点滅() 光ファイバ信号の受信なし
 TA 点灯() IP電話アダプタが接続されている
点滅() IP電話アダプタが通信している
消灯 IP電話アダプタが接続されていない
 LAN1~4 点灯/点滅() ネットワーク機器と有線LANで接続されている
消灯 ネットワーク機器と有線LANで接続されていないか、ネットワー ク機器側で通信の準備ができていない
 WiFi 2.4G 点灯() 無線LAN(2.4GHz):IEEE802.11 n/g/b)が使用可能なとき
点滅() 無線LAN(2.4GHz):IEEE802.11 n/g/b)が通信しているとき
消灯 無線LAN(2.4GHz):IEEE802.11 n/g/b)が使用できないとき
 WiFi 5G 点灯() 無線LAN(5GHz):IEEE802.11 n/g/ac)が使用可能なとき
点滅() 無線LAN(5GHz):IEEE802.11 n/g/ac)が通信しているとき
消灯 無線LAN(5GHz):IEEE802.11 n/g/ac)が使用できないとき
 WPS 点灯() WPS機能が使用可能なとき
点滅() WPS機能を使用して無線LAN機器の登録を試みているとき
消灯 WPS機能が使用できないとき
